SWIR SkyVision

空中短波红外影像革命

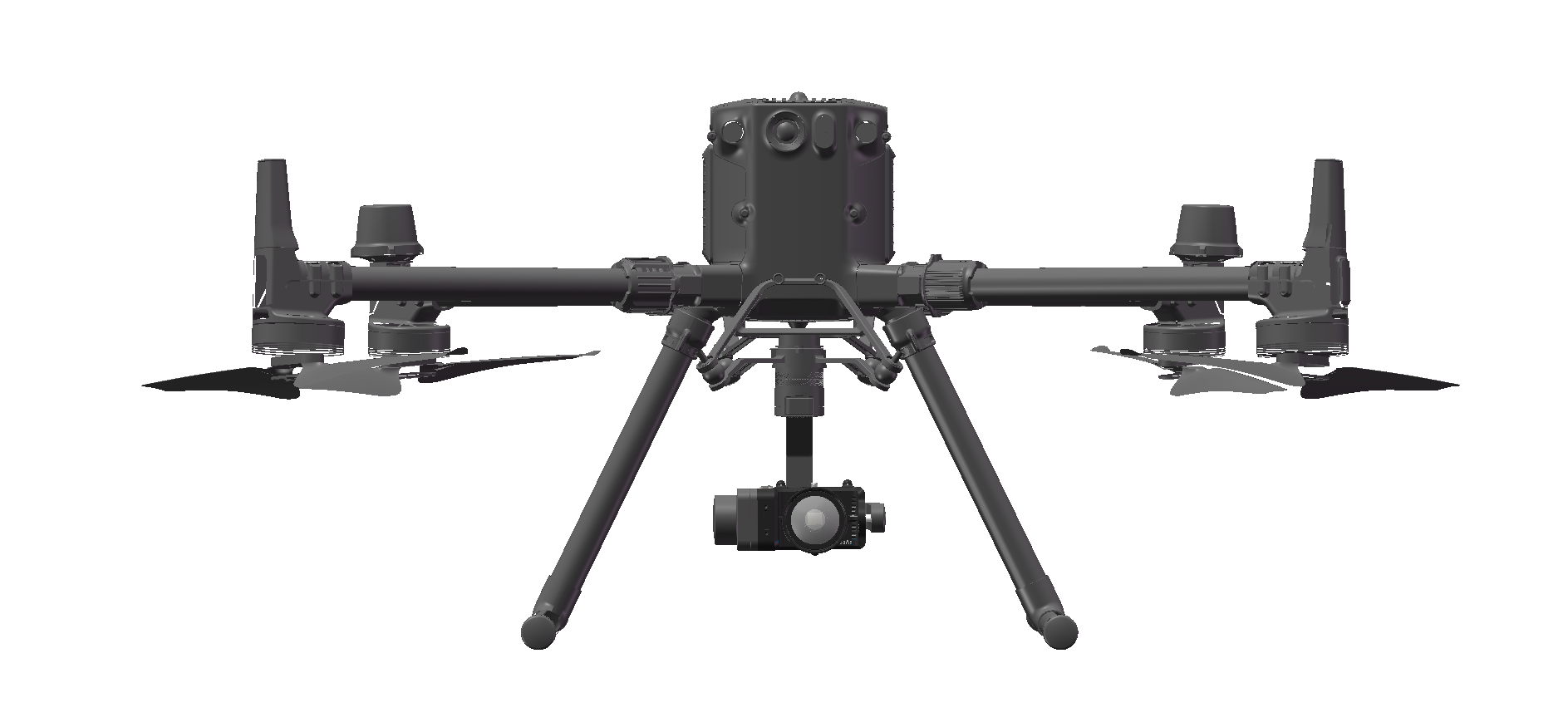

产品主图

无人机载三轴机械增稳短波红外成像系统

面向复杂环境的短波红外成像解决方案,集成三轴机械增稳,突破传统可见光成像限制

产品细节展示

核心优势

  • 高性能 InGaAs 传感器,实现 900-1700nm 波段成像
  • 三轴机械增稳系统,确保飞行过程中的图像稳定性
  • 轻量化设计,重量不超过 1kg,最小化对续航的影响
  • 支持边缘计算,内置 AI 处理单元
  • IP44 防护等级,适应复杂天气条件

应用场景

  • 农业监测:作物生长状况评估、灌溉管理优化
  • 工业检测:产品质量检测、设备故障诊断
  • 环境监测:污染物排放监测、生态系统评估
  • 安防监控:全天候监控、隐蔽目标探测
应用场景展示

InGaAs 短波红外成像

高灵敏度与低噪声设计,支持弱光环境下的清晰成像

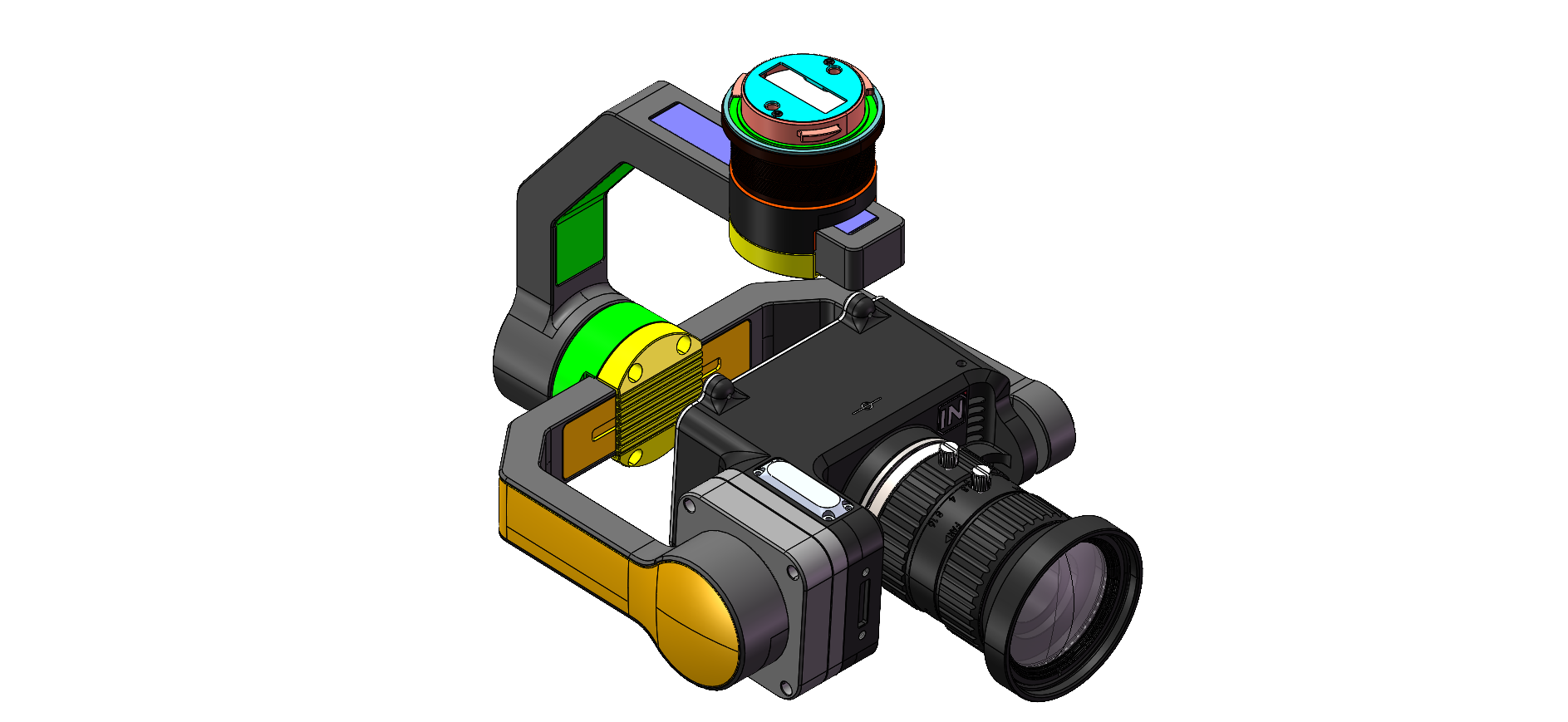

三轴机械增稳系统

抵消飞行中的震动、倾斜与气流扰动,确保成像稳定性

机载 AI 边缘计算能力

智能控制协议无缝对接,支持实时图传、AI 边缘处理

轻量化设计

高度集成模块设计(≤1kg),续航影响<15%

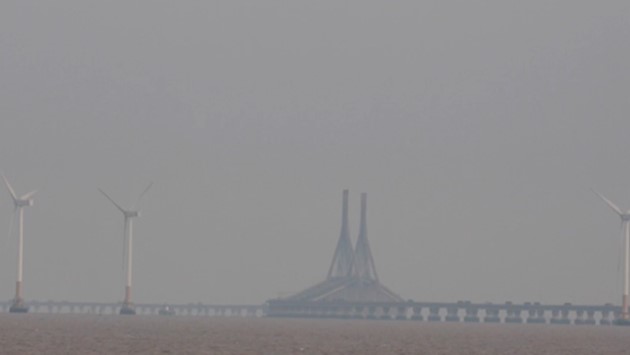

可见光图像

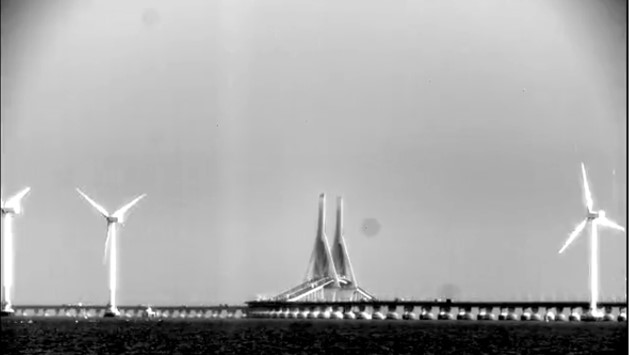

短波红外图像

突破可见光局限,全天时成像

短波红外成像系统相比传统可见光相机具有独特优势。在雾霾、烟雾等复杂天气条件下依然可以获得清晰图像,并且能够穿透表面看到内部结构。这使其在工业检测、环境监测等领域发挥重要作用。系统采用高性能 InGaAs 传感器,实现 900-1700nm 波段成像,可在全天候条件下工作。

* InGaAs 640×512 / CMOS 4000×3000

可见光图像2

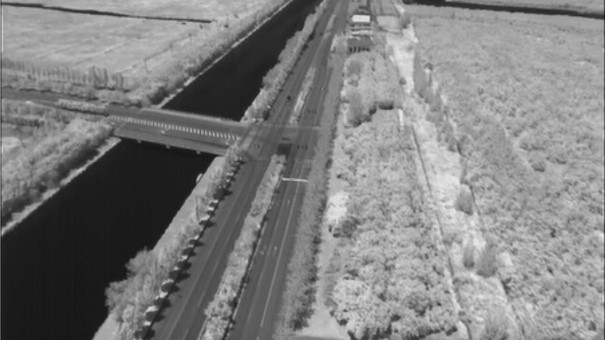

短波红外图像2

类比可见光成像的细节分辨能力

短波红外成像相比长波红外具有更高的空间分辨率和更清晰的细节表现。由于短波红外波长更短,其成像特性更接近可见光,能够呈现出更丰富的纹理和边缘细节。

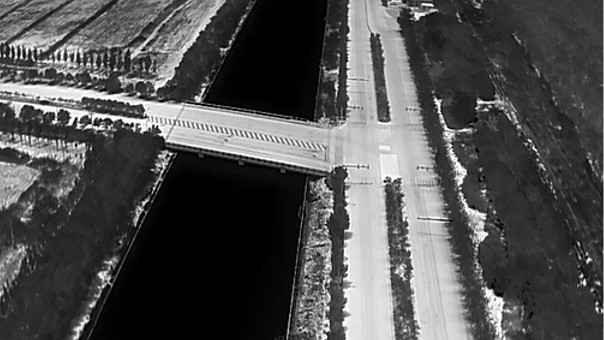

* InGaAs 640×512 / VOx 640×512

30
万像素
InGaAs传感器
30
FPS
视频拍摄
50
min
最长飞行时间
10
km
最远飞行距离
600
s
最长曝光时间

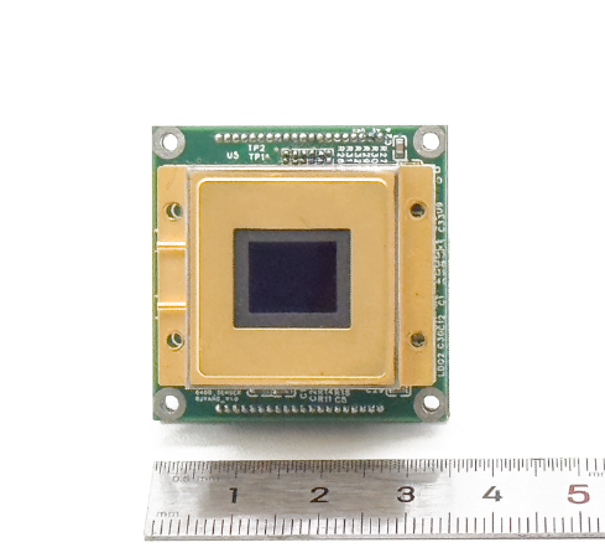

机芯类型 InGaAs 短波红外机芯
分辨率 640×512
像元中心距 15μm
制冷方式 一级 TEC
响应波段 950nm ~ 1650nm
帧频 30 帧/秒
A/D 分辨率 14Bit
增益档位 3 档
积分时间 100μs ~ 160μs
动态范围 ≤65dB
读出噪声 ≤80e-(高增益)
积分模式 IWR/ITR
镜头接口 C - Mount
镜头焦距 8mm F1.4
功耗 2W(非制冷)/5W(制冷)
适配平台 DJI Payload SDK
标准安装接口 SKYPORT
参考尺寸 185mm × 125mm × 150mm
重量 615g(不含镜头)
防护等级 IP44
工作温度 -10℃ 至 40℃
镜头重量限制 150g
云台工作角度 俯仰 Pitch:-30° ~ +100°
偏移 Yaw:-150° ~ +150°
横滚 Roll:-30° ~ +30°
滤光片支持 直径 25mm、厚度 3mm
存储 microSDHC
拍照格式 640×512 (JPEG)
录像格式 640×512 (MP4/H264)
机载算力 6 TOPS(支持 AI 边缘数据处理)
辅助工具 >>> 机器视觉选型计算器 / 资料下载 <<<

* 本文档按"现状"提供,无锡中科德芯感知科技有限公司不对本文档的任何陈述、信息和内容的准确性、可靠性、完整性、适销性、特定目的性和非侵权性提供任何明示或暗示的声明或保证。

* 由于产品版本升级或其他原因,本文档将可能在未经任何通知的情况下,不定期进行更新或修改。

应用案例1

农业监测

进行作物生长状况监测和灌溉管理

应用案例2

工业检测

生产线上的产品质量检测和缺陷识别

应用案例3

环境监测

进行环境污染监测和生态系统评估

应用案例4

安防监控

提供全天候、全天时的安防监控解决方案

零帧起手,一秒实操

支持主流无人机平台,无需复杂培训,即刻上手操作

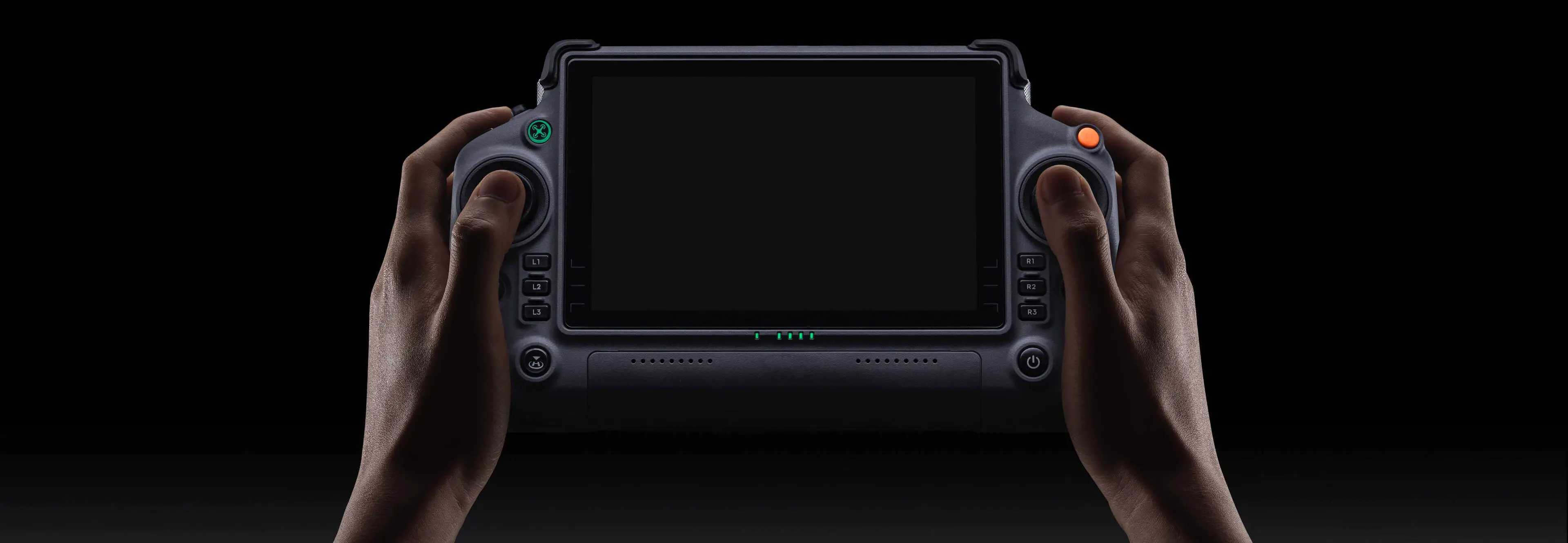

遥控器主图
